Diámetro máximo de giro en la cama: φ500
Diámetro máximo de giro en el sillín: φ320
| proyecto | unidad | Modelo | |
| CH7520 | |||
| Rango de procesamiento | Diámetro máximo de giro en la cama | milímetro | φ500 |
| Diámetro máximo de giro en el sillín | milímetro | φ320 | |
| Diámetro máximo de torneado | milímetro | φ280 | |
| Longitud máxima de torneado | milímetro | 960 | |
| Diámetro máximo de la barra | milímetro | φ51 | |
| huso | Tipo de cabezal de husillo | A2-6 | |
| Diámetro del orificio del husillo | milímetro | φ62 | |
| Diámetro del mandril | milímetro | φ210(8″) | |
| Velocidad del husillo | Rpm | 40-4000 | |
| Potencia del motor del husillo (continuo/30 minutos) | kW | 11/15 | |
| Contrapunto | Diámetro del manguito | milímetro | φ90 |
| Trazo de la manga | milímetro | 100 | |
| Cono céntrico (construcción de husillo estándar/activo) | Mohs No.5/4 | ||
| Alimentar | Rango de movimiento X/Z | milímetro | 210/510 210/980 |
| Velocidad de movimiento rápida X/Z | m/min | 12/16 | |
| Cuchillo | Número de posiciones de cuchillas | milímetro | 12 |
| Tamaño de sujeción de la herramienta Torneado/mandrinado | milímetro | 25×25/φ40 | |
| Eje C (fresado-torneado) | Diámetro máximo de la fresa | milímetro | φ18 |
| Diámetro máximo de roscado | milímetro | M12 | |
| Ángulo de control mínimo | grado | 0.001 | |
| Potencia del motor de la herramienta rotativa | kW | 3.7/5.5 | |
| Velocidad de la herramienta rotativa | Rpm | 40-4000 | |
| Otro | Ángulo de inclinación de la cama | 45° | |
| Capacidad de potencia | Kva | 35 | |
| Dimensiones de la máquina (L×W×H) | milímetro | 3790×1850×2050 | |
| Tamaño del paquete | arroz | 4.5×2.2×2.45 | |
| Peso de la máquina | kg | 5000 | |
Introducción del producto:

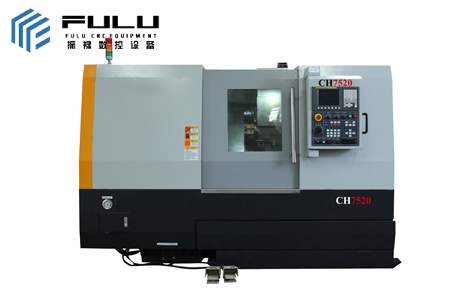

El centro de torneado de la serie CH75 es un torno CNC con funciones de perforación, fresado y roscado, que utiliza una estructura de base de cama integral, un riel de guía inclinado, una estructura de husillo de orificio pasante, un diseño de resistencia a la vibración y un motor de husillo de CA de alta potencia, cojinete de husillo y tornillo de alimentación, el ruido de transmisión especial del cojinete es bajo; Equipado con un portaherramientas de torreta eléctrica de 12 estaciones, el cambio de herramienta más cercano. La máquina se puede equipar con el sistema FANUC 0i-TF, el sistema Siemens 828D y también se pueden seleccionar otras marcas de sistemas CNC en el país y en el extranjero.
