Центр обработки Лунмэнь

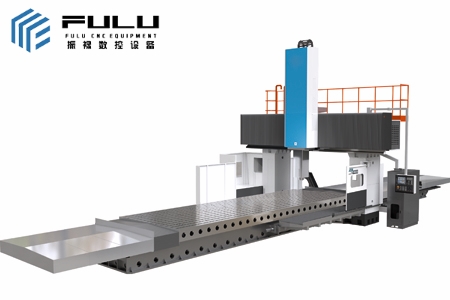

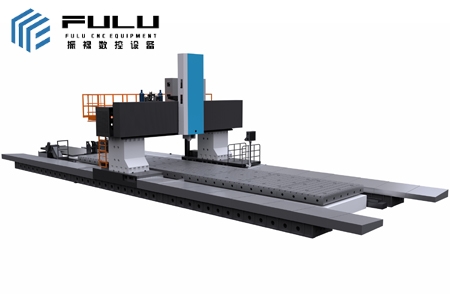

Портальный обрабатывающий центр серии XKW23

Сфера применения

Размер стола (Ш x Д): 1,8 * 4 м

Максимальная нагрузка: 4-10 т

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

Параметры модели	ХКВ2316х20	ХКВ2316х30	ХКВ2316х40	ХКВ2322х30	ХКВ2322х40
Параметры модели	ХКВ2316х20	ХКВ2316х30	ХКВ2316х40	ХКВ2322ФС30	ХКВ2322ФС40
Диапазон обработки
Эффективная ширина портала (мм)	1600	1600	1600	2200	2200
Перемещение по оси X (мм)	2000	3000	4200	3000	4000
Перемещение по оси Y (мм)	1900	1900	1900	2400	2400
Перемещение по оси Z (мм)	800	800	800	1000	1000
Торцевая поверхность шпинделя к столу (мм)	250~1050	250~1050	250~1050	250~1250	250~1250
верстак
Размер стола (ШхД) (мм)	1300×2000	1300×3000	1300×4000	1800×3000	1800×4000
Нагрузка на стол (т)	4 шт	5 шт	6 шт	6 шт	10
Т-образный паз стола (количество - размер х расстояние)	7-22×170	7-22×170	7-22×170	9-22×180	9-22×180
веретено
Форма/размер поперечного сечения плунжера (мм)	Т-образный рельс	Т-образный рельс	Т-образный рельс	Т-образный рельс	Т-образный рельс
Форма/размер поперечного сечения плунжера (мм)	Т-образный рельс	Т-образный рельс	Т-образный рельс	Квадратный таран 400×400	Квадратный таран 400×400
Максимальная частота вращения шпинделя (об/мин)	6000	6000	6000	6000/4000	6000/4000
Мощность шпинделя (кВт)	15/18.5	15/18.5	15/18.5	22/26	22/26
Форма передачи шпинделя
Конус шпинделя	БТ5О	БТ5О	БТ5О	БТ5О	БТ5О
Инструментальный магазин (опция)
Емкость инструментального магазина (T)	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Максимальный диаметр инструмента (мм)	Φ125 /230	Φ125 /230	Φ125 /230	Φ125 /230	Φ125 /230
Максимальная длина инструмента (мм)	300	300	300	300	300
Максимальный вес инструмента (мм)	15	15	15	15	15
другой
Общая мощность (кВА)	50	50	50	60	60
Вес машины (T)	19	23	26	35	40
Размеры машины (мм)	6500х5500х4500	8500х5500х4500	10500х5500х4500	9000х6000х5500	11000х6000х5500
Числовая система управления	Сименс 828Д	Сименс 828Д	Сименс 828Д	Сименс 828Д	Сименс 828Д
Числовая система управления	FANUC Oi-MF	FANUC Oi-MF	FANUC Oi-MF	FANUC Oi-MF	FANUC Oi-MF

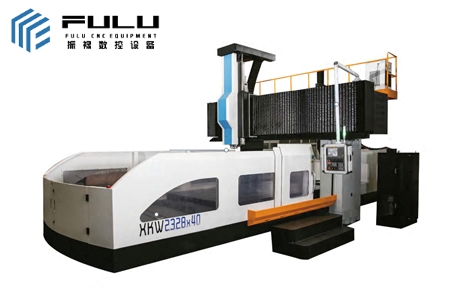

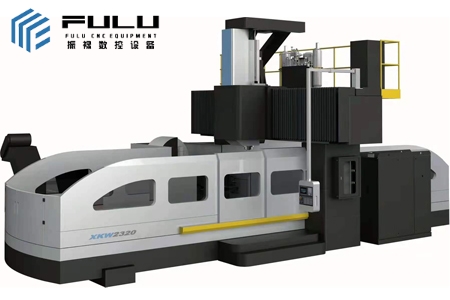

Параметры модели	ХКВ2328х40	ХКВ2328х60	ХКВ2332х60	ХКВ2332х80
Параметры модели	ХКВ2328ФХ40	ХКВ2328ФС60	ХКВ2332ФС60	ХКВ2332ФХБ0
Диапазон обработки
Эффективная ширина портала (мм)	2800	2800	3200	3200
Перемещение по оси X (мм)	4200	6200	6200	8300
Перемещение по оси Y (мм)	3000	3000	3400	3400
Перемещение по оси Z (мм)	1000	1000	1000/1250	1000/1250
Торцевая поверхность шпинделя к столу (мм)	250~1250	250~1250	250~1250/1500	250~1250/1500
верстак
Размер стола (ШхД) (мм)	2300×4000	2300×6000	2500×6000	2500×8000
Нагрузка на стол (т)	14	18	24	28
Т-образный паз стола (количество - размер х расстояние)	11-28×200	11-28×200	12-28×200	12-28×200
веретено
Форма/размер поперечного сечения плунжера (мм)	Т-образный рельс	Т-образный рельс	Т-образный рельс	Т-образный рельс
Форма/размер поперечного сечения плунжера (мм)	Квадратный таран 400×400	Квадратный таран 400×400	Квадратный таран 400×400	Квадратный таран 400×400
Максимальная частота вращения шпинделя (об/мин)	6000/4000	6000/4000	6000/4000	6000/4000
Мощность шпинделя (кВт)	22/26	22/26	22/26	22/26
Форма передачи шпинделя
Конус шпинделя	БТ5О	БТ5О	БТ5О	БТ5О
Инструментальный магазин (опция)
Емкость инструментального магазина (T)	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Максимальный диаметр инструмента (мм)	Φ125 /230	Φ125 /230	Φ125 /230	Φ125 /230
Максимальная длина инструмента (мм)	300	300	300	300
Максимальный вес инструмента (мм)	15	15	15	15
другой
Общая мощность электропитания (кВА)	60	60	60	60
Вес машины (T)	45	55	65	70
Размер машины (мм)	11000х6500х5500	15000x6500x5500	15000х7000х6200	17000х7000х6200
Числовая система управления	Сименс 828Д	Сименс 828Д	Сименс 828Д	Сименс 828Д
Числовая система управления	FANUC Oi-MF	FANUC Oi-MF	FANUC Oi-MF	FANUC Oi-MF

Параметры модели	ХКВ2337х60	ХКВ2337х80	ХКВ2342с 60	ХКВ2342х80
Диапазон обработки
Эффективная ширина портала (мм)	3700	3700	4200	4200
Перемещение по оси X (мм)	6200	8300	6200	8300
Перемещение по оси Y (мм)	3900	3900	4600	4600
Перемещение по оси Z (мм)	1250/1500	1250/1500	1250/1500	1250/1500
Торцевая поверхность шпинделя к столу (мм)	250~1500/1750	250~1500/1750	250~1500/1750	250~15001750
верстак
Размер стола (ШхД) (мм)	3000х 6000	3000×8000	3000×8000	3000×8000
Нагрузка на стол (т)	28	32	32	36
Т-образный паз стола (количество - размер х расстояние)	11-36×250	11-36×250	11-36×250	11-36×250
веретено
Форма/размер поперечного сечения плунжера (мм)	Квадратный таран 450×450	Квадратный таран 450×450	Квадратный таран 450×450	Квадратный таран 450×450
Максимальная частота вращения шпинделя (об/мин)	3500	3500	3500	3500
Мощность шпинделя (кВт)	22/26(30/37)	22/26(30/37)	22/26(30/37)	22/26(30/37)
Форма передачи шпинделя
Конус шпинделя	БТ5О	БТ5О	БТ5О	БТ5О
Инструментальный магазин (опция)
Емкость инструментального магазина (T)	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Максимальный диаметр инструмента (мм)	Φ125 /230	Φ125 /230	Φ125 /230	Φ125 /230
Максимальная длина инструмента (мм)	300	300	300	300
Максимальный вес инструмента (мм)	15	15	15	15
другой
Общая мощность электропитания (кВА)	60	60	60	60
Вес машины (T)	80	85	После 90-х годов	100
Размер машины (мм)	17000х7500х6800	19000х7500х6800	17000х8000х6800	19000х8000х6800
Числовая система управления	Сименс 828Д	Сименс 828Д	Сименс 828Д	FANUC Oi-MF
Числовая система управления	FANUC Oi-MF	FANUC Oi-MF	FANUC Oi-MF	FANUC Oi-MF

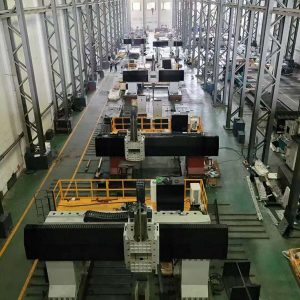

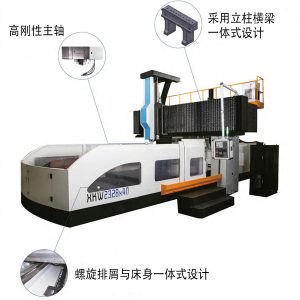

Функции:

Эта машина имеет высокожесткую портальную рамную конструкцию, а важные детали изготовлены из литья из смоляного песка и прошли две обработки искусственного старения, которые имеют достаточную статическую и динамическую жесткость и хорошее сохранение точности.

Все три оси станка представляют собой шарико-винтовые пары с преднатягом и высокоточными двойными гайками и предварительно натянутыми, с высокой жесткостью трансмиссии и стабильной и надежной точностью.

Ось X / Y имеет сверхпрочную конструкцию линейной направляющей (шаровая головка), ось Z имеет прямоугольную жесткую рельсовую структуру, а ось Z оснащена двойным цилиндром для жидкостного баланса азота, который имеет небольшую инерцию и высокую скорость отклика.

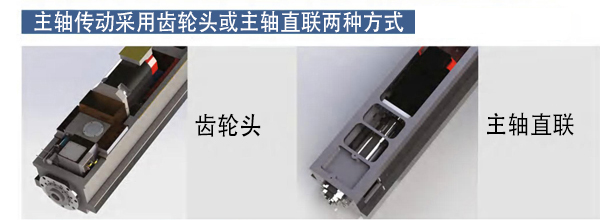

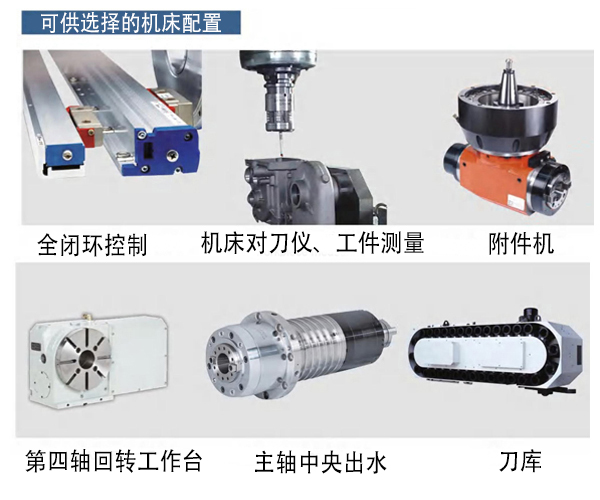

В шпинделе станка используется тайваньский шпиндель высокой жесткости, который имеет длительный срок службы и высокую надежность, и может выбрать привод зубчатой головки или прямую трансмиссию двигателя шпинделя.

Система смазки станка использует объемную автоматическую централизованную систему смазки с подачей масла, которая может обеспечить полную смазку каждой смазывающей части.
